自定义页面开发

该页面旨在指导开发者如何开发具有自定义页面功能的 AddOn 包。

请注意：

本章为入门教程，主要目的是使开发者了解自定义页面的基础知识与基本开发流程。

若需了解如何开发带有具体应用功能、应用于具体工艺场景的 AddOn 自定义页面包，请参考后续的完整案例章节：。

关于自定义页面

自定义页面是什么

自定义页面是指开发者根据自己的需求，在符合web开发规范的情况下，开发出的除 JAKA App 内已有页面之外的其他页面。

自定义页面的作用

在实际的应用场景中，可能需要在不同的App中来回切换，或是在 JAKA App 的不同页面中来回切换，或是停止正在进程中的工作去调试第三方设备。如此一来，可能会对工作节奏和效率产生影响。

若使用 AddOn 自定义页面的话，可以将不同的控制组件、信息组件等组合，只需在自定义页面中即可解决“来回切换”的问题。

创建 JAKA_Web

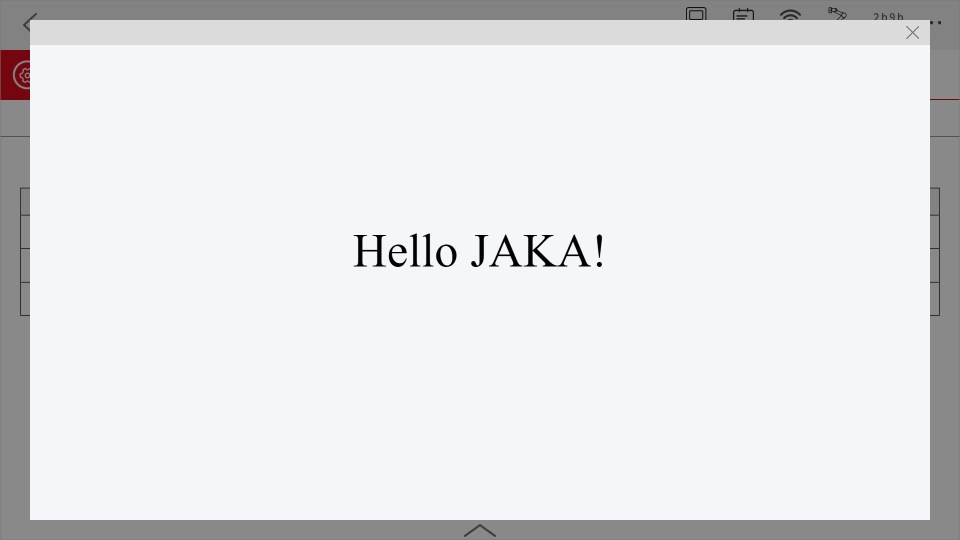

目前我们提供两种方式创建一个自定义页面。 第一种是基于 Node-RED 中的 dashboard（低代码UI模块）生成页面，这种方式的优点是简单快速，并且我们提供了丰富的功能组件，缺点是无法制作复杂逻辑和样式的页面。 第二种是以前端标准工程的形式开发部署，可以制作较为复杂的页面。 在此处的示范中，我们将分别通过两种方式创建一个自定义页面类型的AddOn，该 AddOn 的功能是在页面中显示“Hello JAKA!”。

方式一：使用 dashboard 模块

dashboard 模块介绍： 该模块在 Node-RED 中提供一组节点，用于快速创建实时数据、控制面板。在后续的教程中不会涉及到太多关于该模块的基础知识，详情可以参考官方给出的文档node-red-dashboardopen in new window，或在网上查找第三方教程了解更多内容。

步骤一：创建 AddOn 文件夹
首先我们需要创建一份 AddOn 基本文件夹，该文件夹需包含一个.ini格式的配置文件和 Node-RED 的 flow 文件，我们将其命名为 AddOn.json。

您可以从头开始手动创建，也可以使用AddOn开发包仓库中 "Template"open in new window 目录下的AddOn模板进行修改。

目录结构

|—JAKA_UI
   |—AddOn.json
   |—JAKA_UI_config.ini

  • JAKA_UI_config.ini
    配置文件内容如下:
    [AddOnInfo]
convention = 3.0
name = JAKA_UI
description = "在页面中显示“Hello JAKA!"
version = 1.0
type = 3
portal = 10006
url = http://localhost/ui
languagetype = node-red
service = AddOn.json
serviceenabled = 0

步骤二：打包&上传

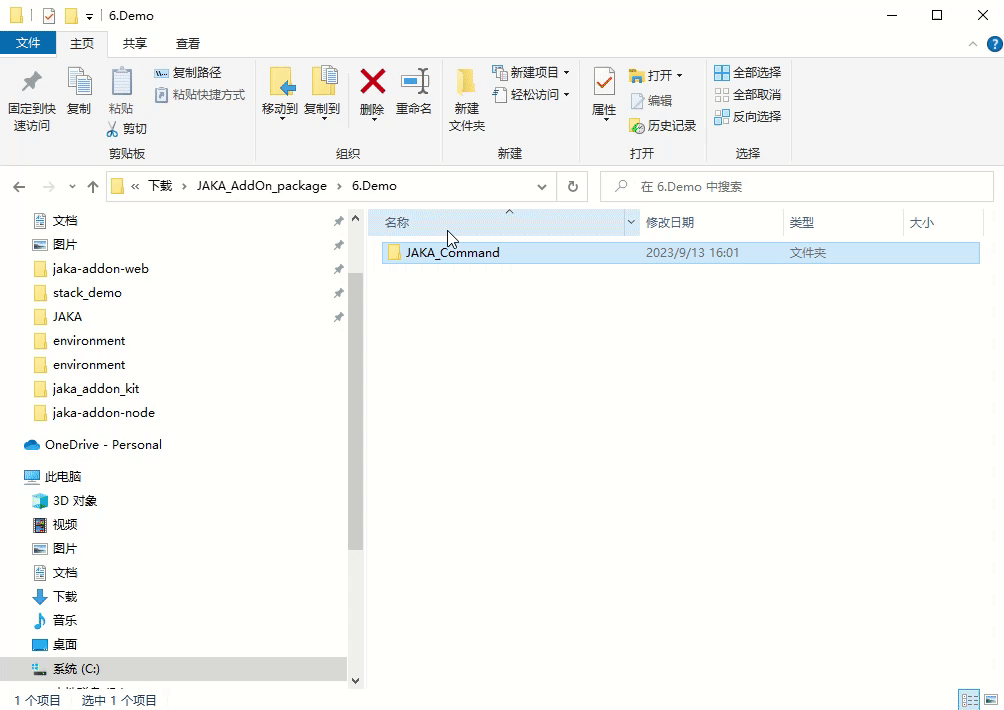

接下来我们会将步骤一中创建好的文件夹打包，上传至控制器中，打包的要求格式为.tar.gz。

在 Windows 中您可以使用 7z 等打包工具进行二次压缩。

在 App 中附加管理程序页面上传AddOn。

步骤三：使用 dashboard 组件生成 UI 页面

上传完成并运行 AddOn 后,在浏览器地址栏内输入当前机器人的 IP 地址 + ":" + AddOn 运行的端口号即可访问到 AddOn 的 node-red 开发页面。

进入开发页面后，在左侧找到 dashboard 目录，我们将使用一个 text 节点在页面上显示文字 "Hello JAKA!"。

按照上述的操作配置完成后，点击部署。部署完成后，在浏览器地址栏输入当前机器人的 IP 地址 + ":" + AddOn 运行的端口号 + '/ui' 即可访问到 AddOn 的 UI 页面。

提示

目前使用该方式制作的 UI 页面只能通过浏览器访问，无法在 App 内通过小地球按钮进行访问。 之后我们会改进配置文件的解析方式，让其可以通过 App 内的小地球按钮访问。

小结

到这里，我们了解了如何进入 Node-Red 组件，并找到 Dashboard 组件节点。然后使用 text 节点显示文字，并成功的通过浏览器访问。 在这之后，您可以阅读高级教程 使用 JAKA Dashboard 模板 ,了解如何使用和改造我们预置的一些 Dashboard 组件。

方式二：标准前端工程

步骤一：创建 AddOn 文件夹

首先我们需要创建一份 AddOn 基本文件夹，该文件夹需包含一个.ini格式的配置文件和前端工程文件，我们建议使用 client 作为前端工程的文件夹名称。

您可以从头开始手动创建，也可以使用AddOn开发包仓库中 "Template"open in new window 目录下的AddOn模板进行修改。

目录结构

|—JAKA_Web
   |—client
   |  |—index.html
   |—JAKA_Web_config.ini

  • index.html
      

        <!DOCTYPE html>
    <html lang="en">
    <head>
        <meta charset="UTF-8">
        <meta name="viewport" content="width=device-width, initial-scale=1.0">
        <title>HelloJAKA!</title>
    </head>
    <body style="background-color:#f5f6fa;">
        <p style="font-size: 10vh;text-align: center;margin-top: 20%;"> Hello JAKA!</p>
    </body>
    </html>

  • JAKA_Web_config.ini
    配置文件内容如下:

    [AddOnInfo]
convention = 3.0
name = AKA_Web
description = "在页面中显示“Hello JAKA!"
version = 1.0
type = 3
portal = 10006
url = http://localhost/JAKA_Web/client/
languagetype = node-red
service = null
serviceenabled = 0

Url配置

  1. App 会自动解析 url 中的 'localhost' 字段，将其替换为 '机器人的 IP 地址/addon'。
  2. '机器人的 IP 地址/addon'这个路径会被导航到 AddOn 包的上一级目录。
  3. 如果你的入口文件不是 index.html ，请使用完整的路径，例如 http://localhost/JAKA_Web/client/myWeb.html

步骤二：打包&上传

接下来我们会将步骤一中创建好的文件夹打包，上传至控制器中，打包的要求格式为.tar.gz。

在 Windows 中您可以使用 7z 等打包工具进行二次压缩。

在 App 中附加管理程序页面上传AddOn。

步骤三：访问页面

下面将介绍两种方式访问之前制作的页面。

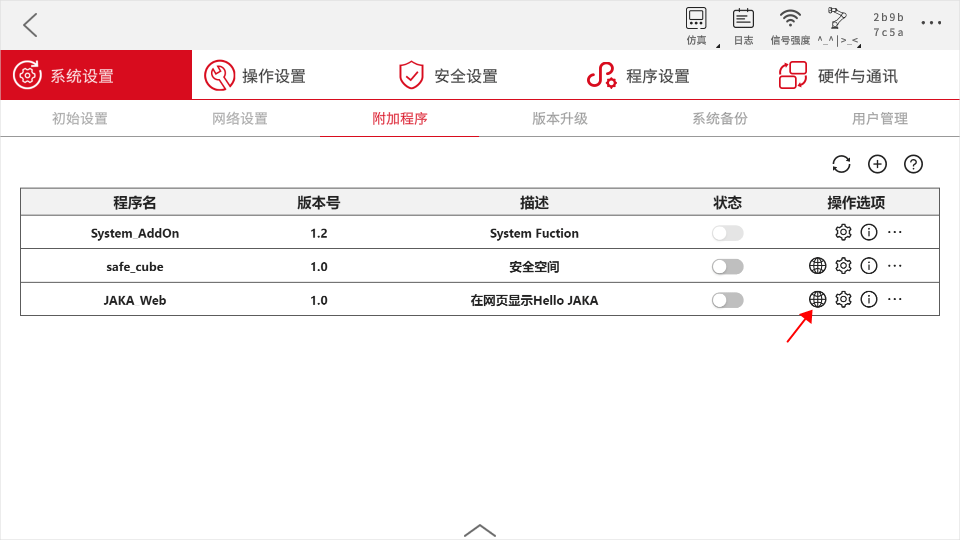

  • 方法1 在附加程序找到 JAKA_Web ，点击小地球按钮访问 AddOn 中的页面。

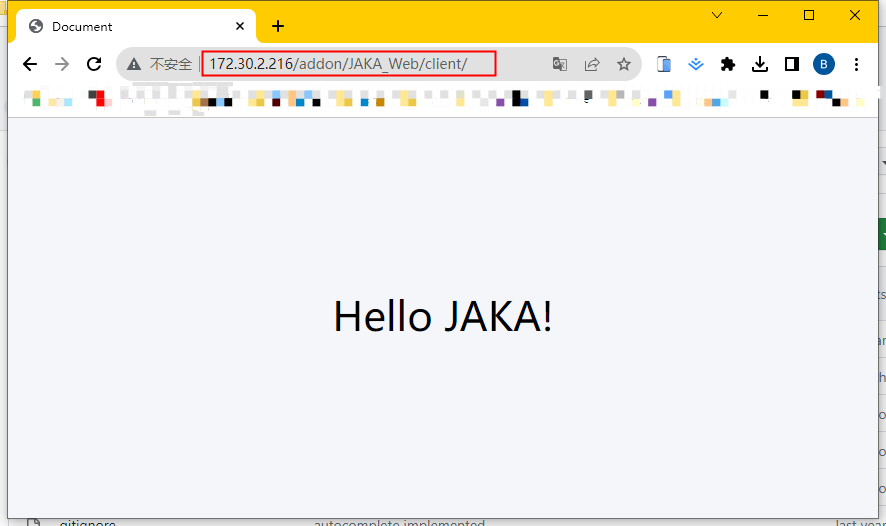

  • 方法2 在浏览器中输入http://172.30.2.216/addon/4.3-JAKA_Web/client/，注意将链接IP替换为当前机器人的IP。

兼容性

在进行自定义页面开发时，需注意目标浏览器的版本，避免因版本而产生的不兼容。

  • JAKA App 中用来显示自定义页面的 web view 插件使用的浏览器内核为Chromium:74.0.3729.157。
